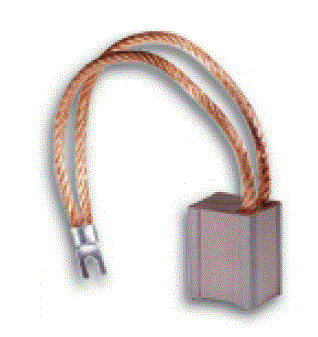

рис.1. Внешний вид щетки из
металлографита
(пример исполнения)
Металлографитовая щётка (далее просто - щётка) является скользящим контактом, который используется для передачи электрического тока от неподвижной к вращающейся части как электрической машины, так и электрической установки (например гальваническая линия и т.п.)
рис.2. Паспорт щетки
(пример оформления)
Металлографит – один из распространённых материалов для изготовления щеток электрических машин или устройств, где требуется достаточно большая плотность тока [Jb]. Обычно металлографитовые материалы обозначают МГ или МС/OMC [Eng].
Металлографитовые щетки это спресованный материал состоящий из графита и медного порошка, который в дальнейшем подвергается термической обработке (запеканию).
К данной группе материала также относится щетки из электрогрфитового материала или угольно-графитового материала с пропиткой металлом (например медью или серебром). Щетки металлографитовой группы в обязательном порядке характеризуются процентом содержания металла. Чем больше содержание металла, то, как правило, ниже линейная скорость скользящего контакта. Возможно исполнение до 96% содержания металла.
Основными характеристиками материалов электрографитовой группы являются:
- Удельное сопротивление
- Плотность материала
- Прочность на изгиб
- Процент содержания металла
- Коэффициент трения [см.прим.1]
- Падение напряжения на паре щёток [см.прим.1]
примечание #1: всегда обращайте внимание на условия, при которых были получены представленные характеристики.
Готовые щетки контролируются по следующим параметрам:
Геометрические размеры (t*a*r) и допуски
Сопротивление заделки провода (особенно это важно в случае метода конопатки)
Усилие на вырывание токоведущего провода
Качество и соответствие вспомогательных компонентов заявленным характеристикам(при наличии)
примечание: рекомендуем ознакомиться с ГОСТ 12232-89 и ГОСТ 53617-2009
Конструкция щеток
Конструкция щеток может быть предложена специалистами компании ООО "НИКОНТ" из стандартного набора (списка чертежей), либо выполнена в соответствии с требованиями заказчика в соответствии с заполненным опросным листом( Опросный лист).
Возможно изготовление щеток по эскизам заказчика или в соответствии с описанием по ГОСТ 53617-2009
Производство
В зависимости от сложности конструктива производство занимает от 5 до 90 дней (*)
Обратитесь к нам и мы с радостью Вам поможем!
